Acero para hormigón

A continuación le mostramos todo el acero para hormigón del que disponemos en Hierros y Ferrallas Arroyo, nuestra empresa en Bailén.

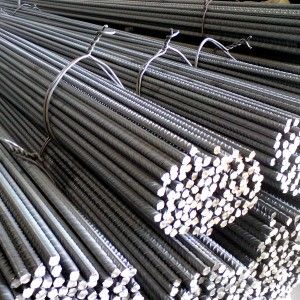

Acero corrugado en rama

Hierro corrugado B 500 SD Aenor de diferentes diámetros, formatos y longitudes:

Hierro corrugado B 500 SD en stock:

a) Diámetro/sección: 06, 08, 10, 12, 16, 20, 25 y 32 mm.
b) Longitudes en barras: 6, 12 y 14 m.

Corrugado especial:

Hierro corrugado B 500 SD fabricado bajo pedido de longitudes determinadas por el cliente.

a) Diámetro/sección en barras: 06, 08, 10, 12, 16, 20, 25 y 32 mm.
b) Longitudes en barras: de 6.1 a 16 m.

El corrugado es una clase de acero laminado en caliente que presenta resaltos o corrugas para mejorar la adherencia con el hormigón.

Este tipo de acero está diseñado especialmente para construir estructuras de hormigón armado.


Distintas partes que lo forman:

Sección: es la forma principal de la barra, y en el hierro corrugado esta es siempre maciza y circular.

Corrugas longitudinales: se compone de dos resaltos longitudinales en toda la superficie de la barra opuestos entre sí al eje de la misma.

Corrugas transversales: serie de resaltos transversales distribuidos uniformemente sobre la longitud de la barra. Están dispuestos perpendicularmente a la corrugas longitudinales y separados en dos grupos por las mismas. Una serie se encarga de indicar el tipo de acero B 500 S; y la otra, el fabricante y el país de origen. Las corrugas forman, en cada uno de los sectores de la barra, dos series de igual separación, pero de distinta inclinación.

Características mecánicas: acero normalizado B 500 SD, según UNE 36065 EX y la Instrucción de Hormigón Estructural EHE:

•  La letra B indica el tipo de acero (acero para hormigón armado).
• El número 500 indica el valor del límite elástico nominal garantizado, expresado en MPA.
• Las letras SD indican la condición soldable y las características especiales de ductilidad.
• Límite elástico (fy) (1) ≥ 500 MPA.
• Carga unitaria de rotura ((fs). ≥ 575 MPA.
• Relación fy real / fy nominal ≤ 1,25.
• Aptitud al doblado – desdoblado.
• Relación: carga unitaria de rotura / límite elástico 1,15 ≤ ( fs / fy ) ≤ 1,35.
• Alargamiento de rotura (ε u,5) ≥ 16%.
• Alargamiento total bajo carga máxima (ε máx) ≥ 7,5 %.

Corrugado en rollos

Formatos en rollos:

• Salvaje: rollo de una sola barra embobinada aleatoriamente según las propias inercias de la máquina encarretadora.
• Encarretado: rollo de una sola barra embobinada capa a capa mediante un mecanismo en la máquina encarretadora.

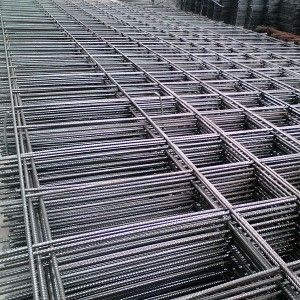

Malla electrosoldada

La malla electrosoldada es la combinación de barras corrugadas de varios diámetros y longitudes que se cruzan entre sí perpendicularmente, manteniendo una separación equidistante. Los puntos de contacto están unidos mediante soldadura eléctrica.

Este tipo de estructuras metálicas, comúnmente llamadas “mallazo”, es el utilizado para reforzar fases concretas de las estructuras de hormigón que nos rodean, soleras en cimentaciones, forjados, muros, aceras, etc. Estas estructuras se usan como elementos prefabricados sustituyentes de la ferralla montada en obra, ya que el rendimiento de colocación es tres veces superior. Así se disminuyen los plazos de ejecución de las unidades de obra requiriéndose de menos personal para dicha función.

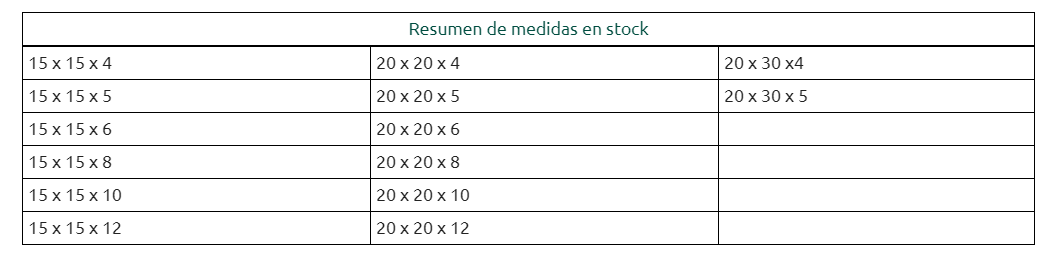

Formatos de las mallas:

Malla electrosoldada compuesta de barras corrugadas perpendicularmente entre sí, de diferentes diámetros, formatos y longitudes.

Elaborado a partir de acero B 500 T corrugado mediante trefilado en frío. En esta malla el diámetro de las barras longitudinales y transversales coincide, y las separaciones son uniformes, excluyendo la zona de solape (ausencia de una barra que permite la no duplicidad de secciones en la unión).

a) Diámetro de las barras: 04, 05, 06, 08, 10 y 12 mm.
b) Separaciones entre barras: 15*15, 20*20 y 20*30 cm.
c) Formato de la malla: 2.2 x 6 m.
d) Formato de los paquetes:

• Ø4: 100 mallas.
• Ø5: 80 mallas.
• Ø6: 60 mallas.
• Ø8: 40 mallas.
• Ø10: 20 mallas.
• Ø12: 20 mallas.

Malla especial:

Malla fabricada bajo pedido, elaborada a partir de hierro corrugado B 500 SD, mediante laminación en caliente. En esta malla se puede combinar barras de varios diámetros y longitudes separadas entre sí a cualquier distancia.

a) Diámetro/sección de las barras: 10, 12, 16, 20, 25 y 32 mm.
b) Formato de la malla: desde 0.5 a 3 m x 0.5 a 14 m.
c) Separaciones entre barras: 5 x 5 cm a 100 x 100 cm.

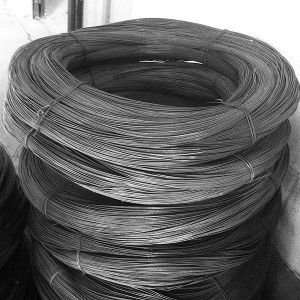

Alambre

Formatos de los alambres:

Alambre recocido de diferentes diámetros, formatos y longitudes.

Diámetros: 0´7 - 1´4  y  2´8 mm.
Formato en rollos. Los pesos de los mismos varían dependiendo del diámetro, desde 40 kg a 100 kg.

Formatos de los alambrones:

Diámetros: 5´5 -  6 -  7´5 -  8  y  10 mm.
Formatos en rollos. Los pesos de los mismos varían dependiendo del diámetro, desde 1.200 kg a 1.800 kg

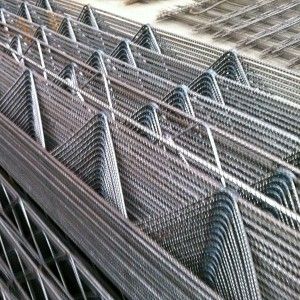

Celosía de vigueta

Es utilizada en forjados unidireccionales, tanto si se usa en las viguetas de hormigón como si se construye el forjado “in situ”, y a su vez permite aportar soluciones técnicas y económicas si se usa como separadores en forjados de losa maciza, tableros de puente, paneles prefabricados de cerramiento, galerías, etc. El objetivo principal es mantener la posición relativa de la armadura inferior con respecto a la superior o entre armaduras verticales de un elemento estructural determinado.


 Formatos de las celosías:

Celosía de vigueta electrosoldada compuesta por tres barras longitudinales (dos inferiores y una superior) unidas entre sí por una celosía de diferentes diámetros, formatos y longitudes.

a) Diámetro de las barras inferiores: 06 y 08 mm.
Diámetro de la barra superior: 06, 07 y 08 mm.
b) Largos: 6´4  y 12´8 m.

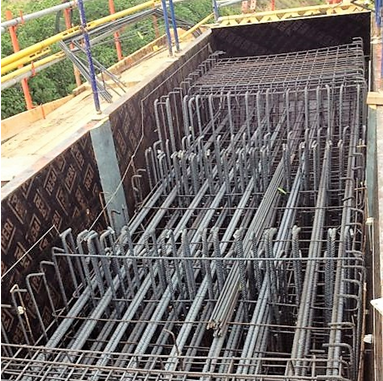

Ferralla

El hierro armado, conocido comúnmente como ferralla, es la combinación de barras corrugadas de varios diámetros, longitudes y formas. Estas barras están unidas entre sí por alambres lisos, trefilados y recocidos, o por soldadura mig-mag de hilo continuo. Esta combinación de barras es la resultante tras un cálculo aplicando la normativa vigente de la Instrucción Española del Hormigón Estructural (EHE), aprobada en 2008.

Este tipo de estructuras metálicas que conforman la ferralla se utiliza para reforzar las distintas fases de las estructuras de hormigón que nos rodean, cimentaciones, pilares, forjados, tableros, muros, etc. El hormigón armado por hierro está en edificios de todo tipo, caminos, puentes, presas, túneles, obras industriales, etc.

Distintas partes que lo forman:

Armadura principal o longitudinal: conjunto de barras que absorbe los esfuerzos externos inducidos en los elementos de hormigón armado.

Armadura secundaria o transversal: conjunto de barras que mantiene la posición de la armadura principal en el hormigón.

Barras de repartición: conjunto de barras que mantienen el distanciamiento y el adecuado funcionamiento de las barras principales en las losas de hormigón armado.

Barras de retracción: conjunto de barras instaladas en las losas donde la armadura, por flexión, tiene un solo sentido. Su función es reducir y controlar las grietas que se producen debido a la retracción durante el proceso de fraguado del hormigón. Estos sirven también para resistir los esfuerzos generados por los cambios de temperatura.

Amarra: barra o alambre individual de mayor o menor longitud, que abraza y confina la armadura longitudinal doblada en cualquier forma poligonal.

Cerco: amarra cerrada o doblada continua. Una amarra cerrada puede estar constituida por varios elementos de refuerzo con ganchos sísmicos en cada extremo; una amarra doblada continua, por su parte, debe tener un gancho sísmico en cada extremo.

Estribo: armadura abierta o cerrada para resistir esfuerzos de corte y torsión en un elemento estructural (por lo general, barras, alambres o malla electrosoldada de alambre, ya sea sin dobleces o doblados en cualquier forma poligonal o circular, situados perpendicularmente o en ángulo, con respecto a la armadura longitudinal). El término estribo define la armadura transversal de elementos sujetos a flexión; y el término amarra, a los que están en elementos sujetos a compresión (ver Amarra). Si existen esfuerzos de torsión, el estribo debe ser cerrado.

Zuncho: amarra continua enrollada en forma de hélice cilíndrica empleada en elementos sometidos a esfuerzos de compresión que sirven para confinar la armadura longitudinal de una columna y la porción de las barras dobladas de la viga como anclaje en la columna. El espaciamiento libre entre espirales debe ser uniforme y alineado.

Gancho sísmico: gancho de un estribo, cerco o traba, con un doblez de 135º, y con una extensión de 6 veces el diámetro (pero no menor a 75 mm), que enlaza la armadura longitudinal y se proyecta hacia el interior del estribo o cerco.

Traba: barra continua con un gancho sísmico en un extremo, y un gancho no menor de 90º con una extensión mínima de 6 veces el diámetro en el otro extremo. Los ganchos deben enlazar barras longitudinales periféricas. Los ganchos de 90º de dos trabas transversales consecutivas que enlacen las mismas barras longitudinales deben quedar con los extremos alternados.

HIERROS Y FERRALLA, ARROYO, excluye cualquier responsabilidad por los daños y perjuicios de toda naturaleza que puedan derivarse del uso de la información técnica publicada con fines informativos en este documento.

Si necesita más información técnica sobre alguno de nuestros productos, no dude en contactar con nosotros.
